全新上市X6型分體式超聲波發生器

全新上市X6型分體式超聲波發生器

好消息，好消息，為了迎合市場需求，東莞市科橋超聲波設備有限公司最新研發上市X6型超聲波發生器，全新的技術，能有效的滿足客戶的各種需求，具體參數及其操作方法如下：

一．X6型分體式超聲波發生器性能簡介：

采用先進的微電腦控制技術及全新的電路設計理念，全新推出新一代多功能超聲波清洗機專用功率源：

（一）控制箱采用微電腦控制下的數字頻率合成技術，頻率自動跟蹤。

（二）數字式超聲功率連續可調，使用更靈活。功率更加強勁，效率更高。

（三）具有完善的保護功能：過熱保護和過流保護，工作更加可靠。

（四）四位定時器，時間控制精確到秒，保證您的工作質量。

（五）有多個顯示窗口可同時顯示【頻率】、【電流】、【計時時間】等。

（六）提供外控接口，方便與其它控制設備的鏈接。

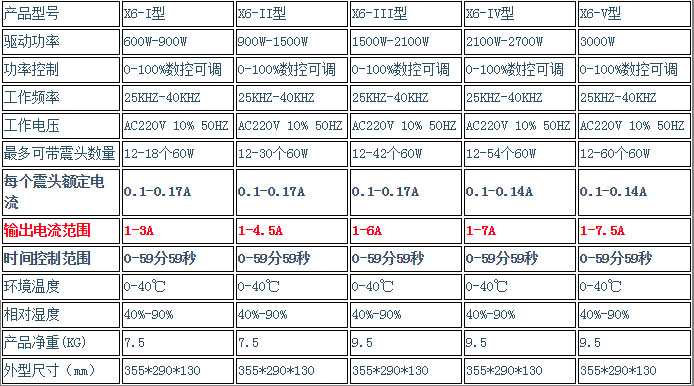

二．X6型分體式超聲波發生器主要技術指標：

工作電流：請注意，設備不能長時間在大于額定電流的狀態下運行。

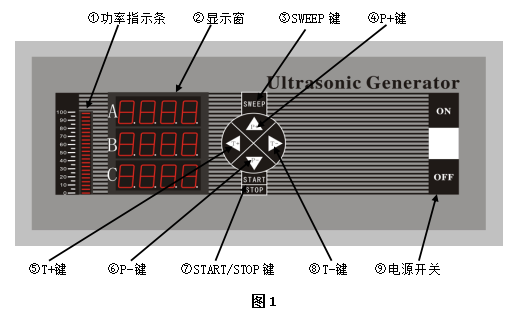

三．X6型分體式超聲波發生器面板功能說明：

①功率指示條    ②顯示窗     ③SWEEP鍵    ④P+鍵

⑤T+鍵      ⑥P-鍵     ⑦START/STOP鍵     ⑧T-鍵    ⑨電源開關  (如圖1所示）

①功率指示條：顯示功率大小的百分比。

②顯示窗：用于顯示頻率值、電流值、計時時間等工作狀態及故障情況。

③SWEEP鍵：切換掃頻工作狀態（設置和確認鍵）。

④P+鍵：增大輸出功率（向后翻和增加數值）。

⑤T+鍵：增大定時工作值（向左移動、遠程模式和溫度顯示）。

⑥P-鍵：減小輸出功率（向前翻和減小數值）。

⑦START/STOP鍵：切換啟動或停止工作狀態（設置和確認鍵）。

⑧T-鍵：減小定時工作值（向右移動）。

⑨電源開關：電源控制開關。

注：以上括號中的內容為設置狀態下的功能，部分按鍵功能需組合使用  。

四．X6型分體式超聲波發生器使用說明：

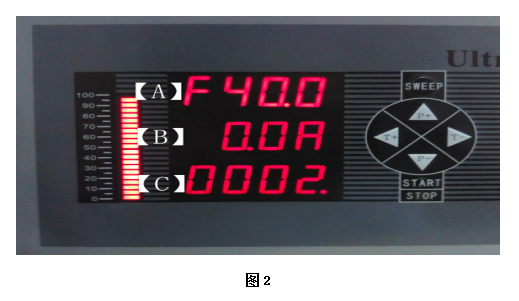

1．將機器安放在通風干燥處，接好電源和輸出接頭。當打開電源時顯示窗中將顯示產品的出產序列號（如圖2）。

2．正常工作模式：

打開電源，【A】顯示窗或顯示【OFF】，【C】顯示窗為定時數字，請按【T+】或【T-】鍵，使【C】顯示窗顯示【00.00】數字，然后再按【START/STOP】鍵使機器即進入正常工作狀態(如圖2)，【A】顯示窗為頻率顯示、【B】顯示窗為電流顯示、【C】顯示窗為計時顯示，【START/STOP】按鍵直接控制機器的工作。

3．功率大小調整：

在工作狀態，按【P+】、【P-】鍵來增加或減小功率，使之達到所要求的狀態，機器將在10秒鐘左右保存你的功率設定值。

4．掃頻工作模式：

在工作狀態，按【SWEEP鍵】切換到掃頻工作狀態（功率指示條在閃爍），再按一下返回，此功能是通過對電源某段頻率的規律改變，使超聲震動模擬沖刷效果，以達到加強清洗的作用。但該模式對機件有損傷，請酌情使用。

5．定時工作模式

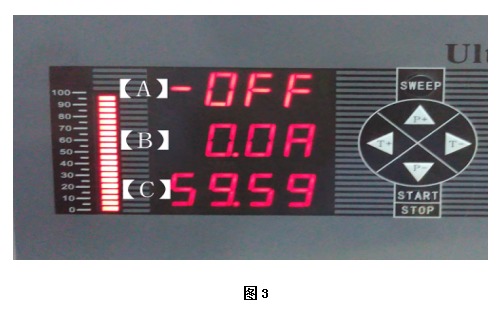

在工作狀態下按【START/STOP】鍵，使機器工作在停止狀態且【A】顯示窗顯示【OFF】，再按【T+】或【T-】鍵調整，使【C】顯示窗顯示你所需要的工作時間（如圖3），然后再按【START/STOP】鍵使機器即進入定時工作模式，顯示窗應顯示相應的定時數值，并按秒遞減，當時鐘減至零時，機器停止工作【A】顯示窗顯示【OFF】，【C】顯示窗重顯原來的設定值，重新啟動請按【START/STOP】鍵。

6．查看機器工作溫度：

在工作狀態，按一下【T+】鍵，【A】顯示窗顯示機器內部工作溫度值，3秒鐘后自動返回。

7．遠程模式和遠程控制接口的使用：

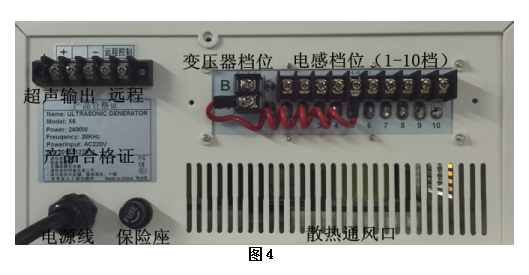

在機器電源關閉狀態，按下【T+】鍵并同時打開電源開關等待3秒左右后松開按鍵，此時機器進入遠程模式，【A】顯示窗應顯示【OFF】；機器后面有一遠程接口（如圖4），主要用于自動控制設備中，通過設備中的PLC或其它設備靈活的控制超聲的輸出，避免頻繁開關設備電源造成對設備的損害。當遙控口短接時，超聲開啟，面板上的啟動和時間調節按鈕將被鎖閉。當同一設備有多臺受控超聲電源時須用多組相互獨立的開關觸點。

8．工作頻率調節：

在工作狀態，同時按下【SWEEP】和【START/STOP】鍵5秒左右進入頻率設置狀態且【A】顯示窗的頻率值在閃爍，再按【P+】和【P-】鍵調整，使之達到所要求的頻率值，設置完成后同時按下【SWEEP】和【START/STOP】鍵5秒左右返回正常工作狀態，機器將在10秒鐘左右保存你的設定值。

9．工程調試模式（限制電流設置）：

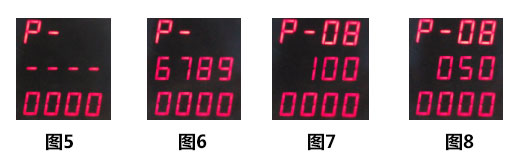

在停止工作狀態（如不是請按【START/STOP】鍵切換到停止狀態），同時按下【SWEEP】和【P-】鍵5秒左右進入工程調試狀態（如圖5），通過按鍵【SWEEP】、【P+】、【P-】、【T+】和【T-】來輸入密碼【6789】（如圖6），按【SWEEP】鍵確認，按【P+】鍵向后翻到第8選項（P-08如圖7），通過功能按鍵來調整使之達到所要求的限制電流值【5A】(如圖8），設置完成后同時按下【SWEEP】和【P-】鍵5秒左右返回正常工作狀態，機器將在10秒鐘左右保存你的設定值。

五．X6型分體式超聲波發生器注意事項：

請將機器放置于干燥通風處，機器后部距離遮擋物大于30mm，以便散熱。出現工作異常時請與維護工作人員聯系，切勿隨便開蓋，以免造成危險。

機箱的電源保護地線必須保證良好接地，以免發生意外觸電危險。
