超聲波清洗機的主要結構和主要參數包括哪些？

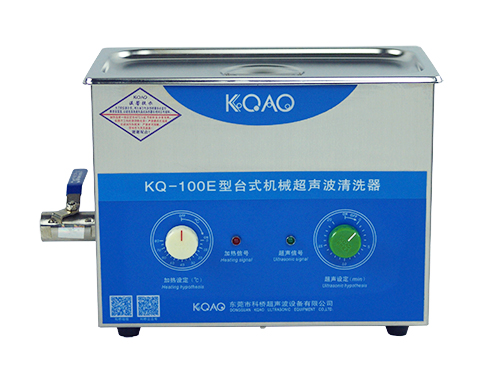

超聲波清洗機的主要結構

超聲波清洗機主要由超聲波發生器、清洗槽和箱體三大部份構成：

1.箱體：

超聲波清洗機面板上裝有電流表、電源開關、輸出插座、頻率相功串調節旋鈕;其后面裝有電源進線插座及保險管。

2.超聲波發生器：

由電源變壓器及整流系統、振蕩器、推動級、功率放大器及輸出變壓器等組成。

3.清洗槽：

由不銹鋼槽、復合換能器和匹配電感組成。換能器枯合于不銹鋼槽底部，不銹鋼槽與箱架之間墊有減振裝置。

超聲波清洗機的主要參數

1.頻率：

頻率≥20KHz ，可以分為低頻，中頻，高頻3段。

2.清洗介質：

采用超聲波清洗，一般兩類清洗劑：化學溶劑、水基清洗劑等。清洗介質的化學作用，可以加速超聲波清洗效果，超聲波清洗是物理作用，兩種作用相結合，以對物件進行充分、徹底的清洗。

3.功率密度：

功率密度=發射功率(W)/發射面積(cm2)通?！?.3W/cm2，超聲波的功率密度越高，空化效果越強，速度越快，清洗效果越好。但對于精密的、表面光潔度甚高的物件，采用長時間的高功率密度清洗會對物件表面產生“空化”腐蝕。

4.超聲波頻率：

超聲波頻率越低，在液體中產生的空化越容易，產生的力度大，作用也越強，適用于工件(粗、臟)初洗。頻率高則超聲波方向性強，適用于精細的物件清洗。

5.清洗溫度：

一般來說，超聲波在30℃-40℃時的空化效果最好。清洗劑則溫度越高，作用越顯著。通常實際應用超聲波時，采用50℃-70℃的工作溫度。
